RANCANG BANGUN INOVASI TRAFFIC LIGHT SIGNAL DENGAN PENAMBAHAN BUZZER BERBASIS ARDUINO FAMILY 8
Abstrak
Telah dilakuakan pengujian simulasi lampu lalu lintas pada software ISIS Proteus, dengan harapan mampu diaplikasikan pada kehidupan nyata. alat ini berbasis arduino family 8 dengan komponen yang diperlukan, Led, LCD, Buzzer, Potensio, dan resistor. Alat ini dapat bekerja sesuai dengan perintah yang dibuat di software arduino, dimana saat lampu hijau menyala menandakan pengendara maju disertai alarm buzzer dan karakter perintah di LCD “maju/go”, lampu kuning menandakan pengendara untuk berhati-hati dan menyiapkan untuk maju dari( merah ke hijau) dan berhenti dari(hijau ke merah) disertai karakter perintah di LCD ”prepare”, lampu merah menandakan pengendara harus berhenti yang disertai alarm buzzer dan karakter perintah di lCD “stop”, adapun untuk pengaturan waktu atau jarak dari lampu ke lampu diprogram melalui fungsi delay pada software arduino. Alat ini daharapkan mampu memperkecil jumlah kecelakaan akibat tabrakan penggguna jalan yang menderita gangguan mata atau buta warna patial.
Kata Kunci : Arduino, Buzzer, Led, LCD 16x2, Delay.
Latar Belakang
Lampu lalu lintas adalah lampu yang digunakan untuk mengatur kelancaran lalu lintas di suatu persimpangan jalan dan penyeberangan jalan dengan cara memberi kesempatan pengguna jalan dari masing-masing arah untuk berjalan secara bergantian. Tapi bagi orang-orang yang menderita penyakit buta warna partial, lampu lalu lintas sering membuatnya bingung antara hijau dan kuning atau kuning dan merah. Dengan ini saya membuat inovasi lampu lalu lintas yang menempatkan alarm “buzzer” pada lampu lalu lintas.
Perumusan Masalah dan Kerangka Berfikir
a. Bagaimana cara membuat suara alarm dan karakter perintah pada traffic light signal.
b. Bagaimana cara membuat traffic light signal berbasis Arduino.
Tujuan penelitian
Penelitian ini dibuat untuk menciptakan inovasi traffic light signal yang disertai alarm dan karakter pada lamu hijau, kuning, dan merah dengan mengunakan Arduino sebagai komponen pengendali alat elektronika.
Manfaat penelitian
Diharapkan mampu memperkecil tingkat kecelakaan yang diakibatkan oleh tabrakan karena perbedaan arus jalan, sebagai pemberi isyarat warna lampu dengan penambahan alarm dan karakter perintah.
Tinjauan pustaka
Lampu lalu lintas (menurut UU no.22/2009 tentang lalu lintas dan Angkutan jalan = Alat pemberi isyarat lalu lintas atau APILL) adalah lampu yang mengendalikan arus lalu lintas yang terpasang di persimpangan jalan, tempat penyebrangan pejalan kaki (zebra cross). Lampu ini yang menandakan kapan kendaraan harus berhenti secara bergantian dari berbagai arah sehingga tidak saling mengganggu antar-arus lalu lintas. Warna yang diakui secara universal adalah merah menandakan berhenti, kuning menandakan hati-hati/menyiapkan, dan hijau berarti dapat berjalan. Lampu lalu lintas yang dikenal sekarang ditemukan oleh Lester Fransworth Wire.
Arduino adalah pengendali mikro single-board yang bersifat open-source, yang di turunkan dari wiring platform, yang di rancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwernya memiliki prosesor atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri.
Secara software => Open source IDE yang digunakan untuk mendevelop aplikasi mikrokontroller yang berbasis arduino platform.
Secara Hardware => Single board mikrokontroller yang bersifat open source hardware yang dikembangkan untuk arsitektur mikrokontroller AVR 8 bit dan ARM 32 bit.
Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker.
ISIS Proteus merupakan suatu software yang dapat digunakan untuk melakukan perangkaian design secara simulasi untuk rangkaian elektronika, dimana program yang dimasukannya berupa program perintah dari software arduino.
Metodologi penelitian

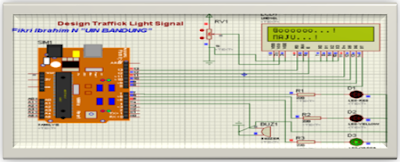

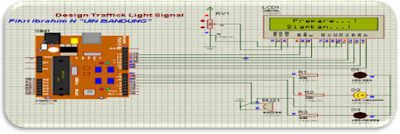

Penelitian ini didukung dengan simulasi pada software ISIS Proteus dengan membuat design rangkaian traffic light signal yang diharapkan dapat diterapkan pada aplikasi kenyataannya. Metodologinya.
Lampu Hjau => Kendaran harus jalan, dilarang berhenti “Alarm hidup”
BACA JUGA :
Lampu Kuning => Menyiapkan untuk jalan (merah ke hijau), berhenti (hijau ke merah)
Lampu Merah => Kendaraan harus berhenti, dilarang jalan “Alarm hidup”
Jadwal Penelitian
No
|
Aktivitas
|
Bulan
| |||||
11
|
12
|
1
|
2
| ||||
1
|
Prepare Alat
| ||||||
2
|
Pembuatan / Perakitan
| ||||||
3
|
Pengujian Alat
| ||||||
4
|
penyusunan laporan
| ||||||
Daftar Pustaka
[1] http://adriwongso.som/awartikel-1130-Tahukah_Anda_Lampu_Lalu_Lintas
[2] http://dewo.wordpress.com/2006/02/01/lampu-lalu-lintas-tenaga-surya
[4] Sanjaya, M.” Modul Membuat Robot itu Asyik”, Bolabot Techno Robotic School, Bandung, 2012.
“Lampiran Program //BILA PERLU”
#include<LiquidCrystal.h>
LiquidCrystal adelucupisan(13,12,11,10,9,8);
//Program output LED
int a = 7;
int b = 6;
int c = 5;
int d = 4;
void setup()
{
pinMode(a, OUTPUT);
pinMode(b,OUTPUT);
pinMode(c,OUTPUT);
pinMode(d,OUTPUT);
}
void loop()
{
digitalWrite(a, LOW);
digitalWrite(b,LOW);
digitalWrite(c,HIGH);
digitalWrite(d,LOW);
delay(1000);
adelucupisan.begin(16,2);
adelucupisan.setCursor(0,0);
adelucupisan.print(" Prepare...!");
adelucupisan.setCursor(0,1);
adelucupisan.print(" Siapkan...!");
digitalWrite(a, LOW);
digitalWrite(b,HIGH);
digitalWrite(c,LOW);
digitalWrite(d,LOW);
delay(1000);
adelucupisan.begin(16,2);
adelucupisan.setCursor(0,0);
adelucupisan.print("STOOOP...!");
adelucupisan.setCursor(0,1);
adelucupisan.print("BERHENTI...!");
digitalWrite(a, HIGH);
digitalWrite(b,LOW);
digitalWrite(c,LOW);
delay(200);
digitalWrite(d,LOW);
delay(200);
digitalWrite(d,HIGH);
delay(2000);
digitalWrite(a, LOW);
digitalWrite(b,HIGH);
digitalWrite(c,LOW);
digitalWrite(d,LOW);
delay(1000);
adelucupisan.begin(16,2);
adelucupisan.setCursor(0,0);
adelucupisan.print("Goooooo...!");
adelucupisan.setCursor(0,1);
adelucupisan.print("MAJU...!");
digitalWrite(a, LOW);
digitalWrite(b,LOW);
digitalWrite(c,HIGH);
delay(200);
digitalWrite(d,LOW);
delay(200);
digitalWrite(d,HIGH);
delay(2000);
}
